Pernahkah Anda memperhatikan mengapa lampu Natal kadang mati semua hanya karena satu bohlam putus? Atau sebaliknya, mengapa lampu di rumah tetap menyala meskipun salah satu sakelar dimatikan? Jawabannya ada pada konsep dasar kelistrikan yang disebut rangkaian seri dan paralel. Dua jenis rangkaian ini adalah fondasi dari hampir semua perangkat elektronik dan instalasi listrik yang kita gunakan sehari-hari. Mari kita bahas dengan cara yang sederhana dan dekat dengan kehidupan.
Apa Itu Rangkaian Listrik?
Secara sederhana, rangkaian listrik adalah jalur yang memungkinkan arus listrik mengalir dari sumber tegangan (misalnya baterai atau stop kontak) menuju komponen yang membutuhkan energi, seperti lampu, kipas angin, atau televisi. Arus listrik ibarat air yang mengalir di dalam pipa — ia selalu mencari jalan untuk kembali ke sumbernya. Nah, cara komponen-komponen listrik itu dihubungkan menentukan apakah rangkaian tersebut disebut seri, paralel, atau campuran keduanya.
Dalam pelajaran IPA di sekolah menengah, dua jenis rangkaian inilah yang paling sering dipelajari karena menjadi dasar untuk memahami instalasi listrik yang lebih kompleks. Tidak perlu takut dengan rumus — kita bisa memulainya dari pengamatan sehari-hari.

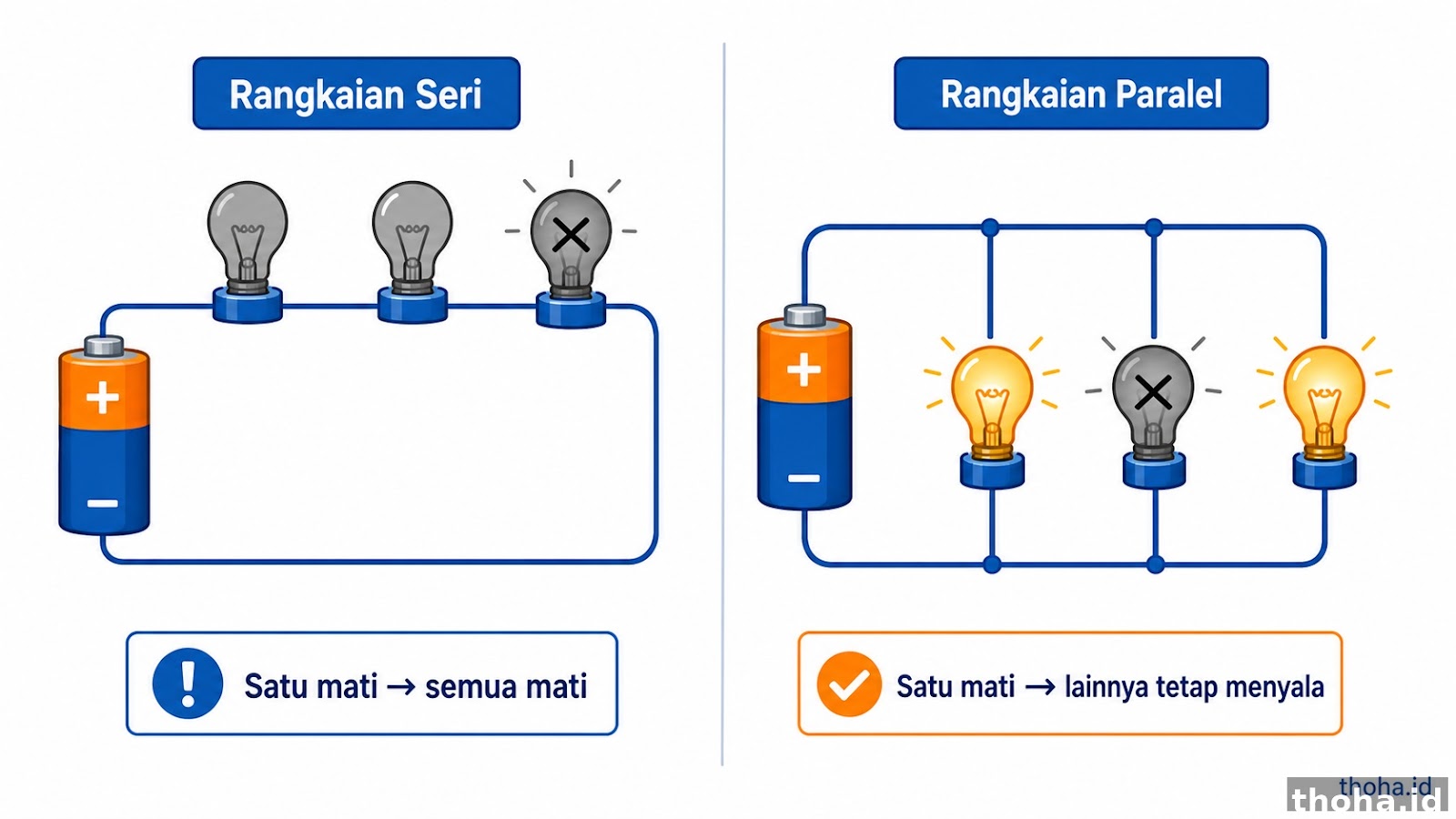

Rangkaian Seri: Satu Jalur, Semua Bergantung
Rangkaian seri adalah rangkaian di mana semua komponen disusun berurutan dalam satu jalur lurus. Ibarat lampion yang digantung dalam satu tali — jika satu lampion putus, seluruh rangkaian ikut mati karena jalur arusnya terputus. Ciri utama rangkaian seri:
- Hanya ada satu jalur untuk arus listrik mengalir.
- Arus yang mengalir sama besar di setiap komponen.
- Tegangan terbagi ke seluruh komponen; semakin banyak komponen, semakin redup nyala masing-masing.
- Jika satu komponen rusak/putus, semua berhenti bekerja.
Contoh Rangkaian Seri di Sekitar Kita
Contoh paling klasik adalah lampu hias pohon Natal tipe lama. Ketika masih kecil, mungkin Anda pernah melihat satu lampu mati dan seluruh rangkaian ikut padam — itu karena lampu-lampu tersebut dirangkai secara seri. Contoh lain adalah senter sederhana; baterai di dalam senter biasanya dirangkai seri untuk menambah tegangan, sehingga senter bisa menyala lebih terang. Demikian pula sakelar tunggal yang mengendalikan satu lampu di kamar mandi atau gudang — sakelar itu memutus satu jalur seri yang menghubungkan lampu ke sumber listrik.
Kelemahan rangkaian seri sudah jelas: jika satu titik bermasalah, semuanya berhenti. Namun kelebihannya, rangkaian seri sederhana dan hanya membutuhkan sedikit kabel. Itulah sebabnya rangkaian seri masih digunakan pada aplikasi tertentu seperti lampu taman hias LED yang memang sengaja dibuat beruntai panjang dengan konsumsi daya minimal.
Rangkaian Paralel: Cabang Mandiri, Bebas Gangguan
Rangkaian paralel menyusun komponen dalam cabang-cabang yang berdiri sendiri. Setiap cabang memiliki jalur arus masing-masing yang terhubung langsung ke sumber tegangan. Ibarat beberapa keran air yang masing-masing terhubung langsung ke pipa utama — jika satu keran ditutup, keran lainnya tetap mengalir. Ciri utama rangkaian paralel:
- Memiliki banyak jalur cabang; setiap komponen mendapat jalurnya sendiri.
- Tegangan sama besar di setiap cabang — semua lampu menyala dengan kecerahan yang sama.
- Arus total adalah jumlah arus di setiap cabang.
- Jika satu komponen rusak, komponen lain tetap berfungsi.
Contoh Rangkaian Paralel di Sekitar Kita
Instalasi listrik rumah tangga adalah contoh paling sempurna dari rangkaian paralel. Coba bayangkan: di rumah Anda, lampu ruang tamu, lampu kamar tidur, dan kipas angin di dapur semuanya bisa dinyalakan dan dimatikan secara terpisah tanpa memengaruhi satu sama lain. Itu karena semua perangkat tersebut terhubung secara paralel ke sumber listrik utama dari PLN. Jika satu lampu putus, lampu lain di rumah tetap menyala.
Contoh lain adalah stop kontak (colokan listrik) di dinding. Setiap lubang stop kontak dihubungkan secara paralel, sehingga Anda bisa mencolokkan beberapa perangkat sekaligus dan masing-masing mendapat tegangan penuh 220 volt (di Indonesia). Demikian pula lampu di jalan raya yang umumnya dirangkai paralel — jika satu lampu mati, lampu jalan di sebelahnya tetap terang.
Kelebihan utama rangkaian paralel adalah keandalannya: satu titik gagal tidak melumpuhkan seluruh sistem. Kekurangannya, rangkaian paralel membutuhkan lebih banyak kabel dan sedikit lebih rumit dalam perencanaan. Namun untuk instalasi rumah tangga, keandalannya jauh lebih penting daripada penghematan kabel.
Perbandingan Seri vs Paralel dalam Tabel Sederhana
Agar lebih mudah dipahami, berikut perbandingan langsung antara rangkaian seri dan paralel:
| Aspek | Rangkaian Seri | Rangkaian Paralel |
|---|---|---|
| Jumlah jalur arus | Satu | Banyak (bercabang) |
| Tegangan tiap komponen | Terbagi (lebih kecil dari sumber) | Sama dengan sumber |
| Arus tiap komponen | Sama | Berbeda, tergantung hambatan |
| Jika satu komponen rusak | Semua mati | Yang lain tetap hidup |
| Kecerahan lampu | Makin redup jika ditambah lampu | Tetap sama meski ditambah lampu |
| Kebutuhan kabel | Sedikit | Lebih banyak |
| Contoh utama | Lampu Natal seri, senter | Instalasi listrik rumah, stop kontak |
Eksperimen Sederhana: Baterai, Lampu Senter, dan Kabel
Salah satu cara terbaik untuk memahami perbedaan seri dan paralel adalah dengan mencoba sendiri di rumah. Siapkan dua buah baterai AA, dua buah lampu senter kecil (2,5 volt), dan beberapa kabel penjepit buaya (bisa dibeli di toko komponen elektronik dengan harga murah).
- Rangkaian seri: Hubungkan lampu pertama ke lampu kedua secara berurutan, lalu sambungkan ke baterai. Perhatikan: kedua lampu menyala agak redup. Sekarang lepaskan satu lampu — lampu lainnya ikut padam.
- Rangkaian paralel: Hubungkan setiap lampu langsung ke baterai melalui kabel masing-masing (setiap lampu punya jalur sendiri). Perhatikan: kedua lampu menyala lebih terang. Lepaskan satu lampu — lampu lainnya tetap menyala.
Eksperimen ini aman dilakukan karena menggunakan tegangan rendah (hanya 3 volt dari dua baterai AA). Anda bisa mencobanya bersama adik, anak, atau siswa di kelas sebagai praktikum IPA yang menyenangkan tanpa risiko tersengat listrik.
Mengapa Rangkaian Paralel Lebih Unggul untuk Rumah Tangga?
Sekarang Anda mungkin bertanya: jika rangkaian seri lebih sederhana dan lebih hemat kabel, mengapa tidak digunakan saja untuk seluruh instalasi rumah? Jawabannya adalah keandalan dan kenyamanan. Bayangkan jika lampu di rumah Anda dirangkai seri — setiap kali Anda ingin mematikan lampu kamar tidur, seluruh lampu di rumah ikut mati. Atau jika satu lampu putus, seluruh rumah gelap gulita hingga lampu itu diganti. Tentu sangat tidak praktis, bukan?
Selain itu, rangkaian paralel memastikan setiap perangkat mendapatkan tegangan penuh. Di Indonesia, tegangan listrik rumah tangga adalah 220 volt. Dalam rangkaian seri, tegangan 220 volt akan terbagi ke setiap perangkat yang terhubung — semakin banyak perangkat, semakin rendah tegangan yang diterima masing-masing, sehingga kinerjanya menurun. Dalam rangkaian paralel, setiap perangkat mendapat 220 volt penuh, sehingga kipas angin berputar kencang, lampu bersinar terang, dan televisi bekerja optimal.
Namun, perlu diingat bahwa rangkaian paralel juga punya risiko tersendiri: karena setiap cabang menarik arus dari sumber yang sama, semakin banyak perangkat yang dinyalakan bersamaan, semakin besar arus total yang mengalir. Inilah sebabnya sekering (fuse) atau MCB (Miniature Circuit Breaker) dipasang di setiap rumah — untuk memutus aliran listrik jika arus melebihi batas aman, mencegah kabel terbakar dan kebakaran.
Rangkaian Campuran dan Aplikasi di Kehidupan Modern
Dalam praktiknya, sebagian besar perangkat elektronik modern menggunakan rangkaian campuran (seri-paralel) untuk mengoptimalkan kinerja. Misalnya, lampu LED strip yang sering dipasang di belakang televisi atau di dekorasi kamar: di dalamnya terdapat puluhan LED yang dihubungkan dalam kombinasi seri dan paralel agar tegangan kerja sesuai dengan sumber daya yang tersedia, namun tetap andal jika salah satu LED mati.
Contoh lain adalah baterai laptop atau ponsel. Baterai lithium-ion modern terdiri dari beberapa sel yang dirangkai seri untuk menambah tegangan (misalnya 3,7 volt per sel, 3 sel seri menghasilkan 11,1 volt), dan beberapa rangkaian seri tersebut dihubungkan paralel untuk menambah kapasitas daya tahan. Pemahaman tentang seri dan paralel sangat penting bagi siapa pun yang bekerja di bidang teknik, elektronik, atau bahkan untuk sekadar merawat perangkat elektronik di rumah.
Kesimpulan
Rangkaian seri dan paralel adalah dua dasar kelistrikan yang sebenarnya sangat dekat dengan kehidupan kita. Rangkaian seri — sederhana, satu jalur, dan semua bergantung satu sama lain — cocok untuk aplikasi yang tidak memerlukan keandalan tinggi, seperti lampu hias atau mainan anak. Rangkaian paralel — bercabang, mandiri, dan andal — menjadi pilihan utama untuk instalasi listrik rumah tangga dan gedung karena setiap perangkat bisa beroperasi secara independen.
Dengan memahami kedua jenis rangkaian ini, kita tidak hanya bisa menjelaskan fenomena sehari-hari seperti lampu Natal yang mati semua, tetapi juga lebih menghargai kompleksitas instalasi listrik di sekitar kita. Semoga artikel ini membantu siswa, guru, dan siapa pun yang ingin belajar IPA Fisika dengan cara yang lebih dekat dengan kehidupan. Selamat bereksperimen!
