Pernahkah kamu bertanya-tanya mengapa lampu bisa menyala saat sakelar ditekan? Atau mengapa beberapa peralatan listrik membutuhkan tegangan yang berbeda? Jawaban dari pertanyaan-pertanyaan ini berkaitan erat dengan salah satu konsep paling fundamental dalam fisika listrik: Hukum Ohm. Hukum ini menjadi dasar bagi seluruh teknologi kelistrikan yang kita gunakan sehari-hari, mulai dari senter sederhana hingga smartphone canggih. Dalam artikel ini, kita akan membahas secara lengkap tentang Hukum Ohm dan rangkaian listrik sederhana, lengkap dengan praktikum yang bisa kamu coba di kelas atau di rumah.
Apa Itu Hukum Ohm? Pengertian dan Konsep Dasar

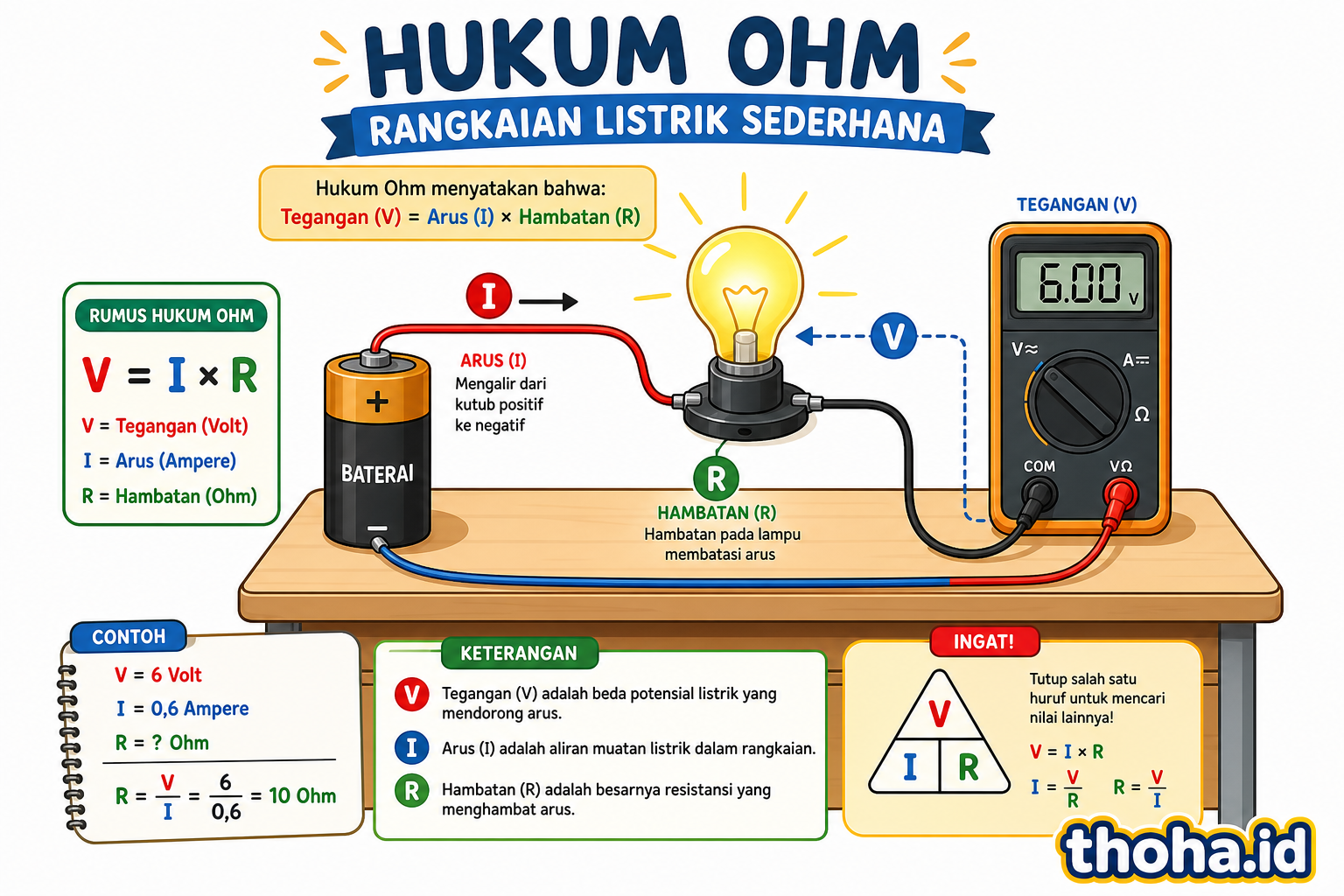

Hukum Ohm pertama kali dirumuskan oleh fisikawan Jerman bernama Georg Simon Ohm pada tahun 1827. Hukum ini menyatakan hubungan matematis antara tiga besaran listrik utama: tegangan (V), arus listrik (I), dan hambatan (R). Secara sederhana, Hukum Ohm berbunyi: "Besar arus listrik yang mengalir melalui suatu penghantar berbanding lurus dengan tegangan yang diberikan dan berbanding terbalik dengan hambatan penghantar tersebut." Rumusnya dituliskan sebagai V = I x R, di mana V adalah tegangan dalam volt, I adalah arus dalam ampere, dan R adalah hambatan dalam ohm (u03A9). Konsep ini sangat penting dipahami oleh siswa dan mahasiswa karena menjadi fondasi untuk mempelajari rangkaian elektronika yang lebih kompleks.
Memahami Tiga Besaran Listrik: Tegangan, Arus, dan Hambatan
Untuk benar-benar memahami Hukum Ohm, kita perlu mengenal tiga besaran yang terlibat di dalamnya. Tegangan (V) adalah perbedaan potensial listrik antara dua titik dalam suatu rangkaian. Ibarat tekanan air dalam pipa, semakin tinggi tegangan, semakin kuat dorongan bagi elektron untuk bergerak. Arus listrik (I) adalah laju aliran muatan listrik melalui suatu penghantar, diukur dalam ampere. Hambatan (R) adalah kemampuan suatu bahan untuk menghambat aliran listrik, diukur dalam ohm. Bahan konduktor seperti tembaga memiliki hambatan kecil, sedangkan isolator seperti karet memiliki hambatan sangat besar. Analogi yang sering digunakan dalam pembelajaran IPA adalah sistem air: tegangan seperti tekanan air, arus seperti debit air, dan hambatan seperti ukuran pipa.
Rangkaian Seri dan Paralel: Perbedaan dan Cara Kerjanya
Dalam praktikum IPA, kita mengenal dua jenis rangkaian listrik dasar: rangkaian seri dan rangkaian paralel. Rangkaian seri adalah rangkaian di mana komponen-komponen listrik disusun secara berurutan dalam satu jalur. Jika salah satu lampu putus, seluruh rangkaian padam. Kelebihan rangkaian seri adalah sederhana dan mudah dibuat, cocok untuk percobaan awal. Rangkaian paralel adalah rangkaian di mana komponen disusun bercabang, sehingga masing-masing memiliki jalur sendiri. Jika satu lampu padam, lampu lainnya tetap menyala. Rangkaian paralel digunakan pada instalasi listrik rumah tangga karena memungkinkan kita menyalakan lampu kamar tanpa memengaruhi lampu ruang tamu. Perbedaan mendasar ini sangat penting untuk dipahami dalam pembelajaran IPA di tingkat SMP dan SMA.
Praktikum Sederhana: Membuktikan Hukum Ohm dengan Alat Sederhana
Salah satu cara terbaik untuk memahami Hukum Ohm adalah dengan melakukan praktikum langsung. Berikut adalah langkah-langkah praktikum sederhana yang bisa dilakukan di kelas IPA dengan alat yang mudah didapatkan:
Alat dan bahan: baterai 9 volt, resistor dengan nilai berbeda (100 u03A9, 220 u03A9, 330 u03A9), multimeter digital, kabel penghubung, dan papan rangkaian (breadboard) opsional.
Langkah percobaan:
- Susun rangkaian tertutup dengan menghubungkan baterai, resistor, dan multimeter yang diatur sebagai amperemeter secara seri.
- Atur multimeter kedua sebagai voltmeter dan hubungkan secara paralel dengan resistor.
- Catat tegangan (V) dan arus (I) yang terbaca pada multimeter.
- Ulangi percobaan dengan nilai resistor yang berbeda.
- Hitung nilai R = V/I dan bandingkan dengan nilai resistor yang tertera.
Hasil yang diharapkan: nilai V/I akan konsisten mendekati nilai hambatan resistor, membuktikan kebenaran Hukum Ohm. Praktikum ini sangat cocok untuk siswa SMP kelas 9 dan SMA kelas 12 dalam materi listrik dinamis.
Aplikasi Hukum Ohm dalam Kehidupan Sehari-hari
Hukum Ohm bukan hanya teori di buku pelajaran, tetapi memiliki banyak aplikasi nyata. Pertama, dalam desain rangkaian elektronik, teknisi menggunakan Hukum Ohm untuk menentukan nilai resistor yang tepat agar komponen tidak terbakar. Kedua, pada sistem kelistrikan rumah, pemutus sirkuit (MCB) bekerja berdasarkan prinsip bahwa arus berlebih akan memanaskan elemen bimetal hingga memutus rangkaian. Ketiga, dalam dunia otomotif, Hukum Ohm digunakan untuk mendesain sistem kelistrikan kendaraan, memastikan setiap komponen mendapatkan tegangan dan arus yang sesuai. Keempat, pada perangkat pengisi daya smartphone, rangkaian kontrol mengatur tegangan dan arus berdasarkan prinsip Hukum Ohm untuk mengoptimalkan pengisian baterai tanpa merusaknya.
Tips Mengajarkan Hukum Ohm kepada Siswa agar Lebih Mudah Dipahami
Sebagai pendidik IPA, mengajarkan Hukum Ohm bisa menjadi tantangan tersendiri. Berikut beberapa tips yang bisa diterapkan: Gunakan analogi sehari-hari seperti sistem air atau lintasan mobil untuk menjelaskan tegangan, arus, dan hambatan. Libatkan siswa dalam demonstrasi langsung dengan rangkaian sederhana menggunakan baterai dan lampu senter. Gunakan simulasi virtual seperti PhET Interactive Simulations dari University of Colorado yang menyediakan laboratorium rangkaian listrik gratis. Berikan soal kontekstual yang relevan dengan kehidupan siswa, misalnya menghitung daya listrik sebuah kipas angin di rumah. Dengan pendekatan yang tepat, konsep abstrak Hukum Ohm dapat menjadi lebih konkret dan mudah dipahami oleh siswa di berbagai tingkat pendidikan.
Kesimpulan
Hukum Ohm merupakan salah satu pilar penting dalam pembelajaran fisika dan IPA yang menghubungkan konsep tegangan, arus, dan hambatan listrik dalam satu persamaan sederhana namun sangat powerful. Dengan memahami V = I x R, siswa dan mahasiswa tidak hanya menguasai konsep teoretis, tetapi juga membuka pintu untuk memahami teknologi kelistrikan yang melingkupi kehidupan modern. Praktikum sederhana dengan alat yang mudah didapat dapat membuat pembelajaran Hukum Ohm menjadi menyenangkan dan bermakna. Bagi para pendidik, penggunaan analogi, demonstrasi langsung, dan simulasi digital sangat membantu dalam menyampaikan konsep ini secara efektif. Selamat mencoba praktikum di kelas!
